Vždy se ujistěte, že máte k dispozici nejnovější instalační manuál.
Najdete jej zde:

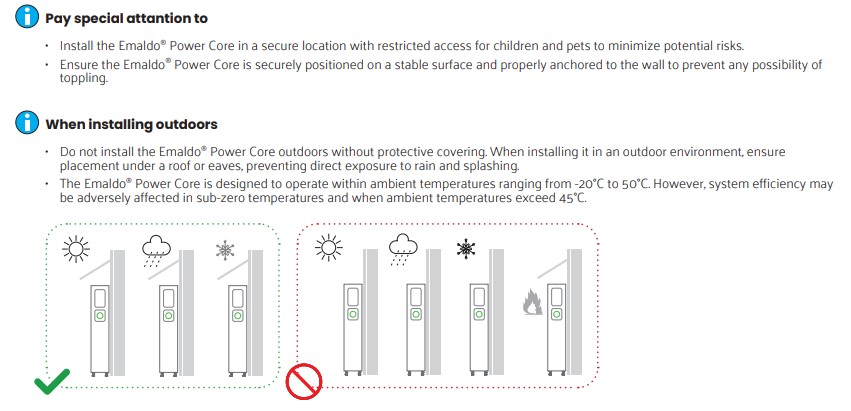

Emaldo® Power Core má krytí IP54 a může být instalován jak uvnitř, tak venku. Venkovní instalace by měla být provedena pod přesahem střechy.
Krok 1

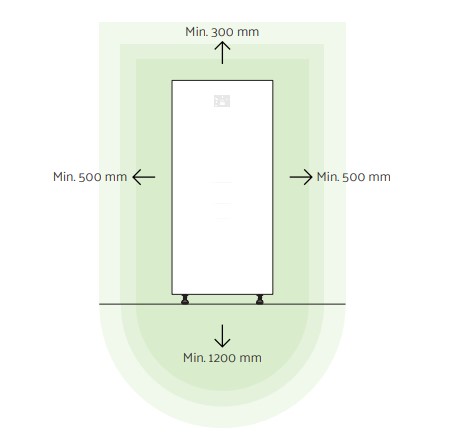

Ujistěte se, že zvolené místo instalace umožňuje dostatek volného prostoru ze všech stran okolo Emaldo® Power Core, s výjimkou zadní strany, která musí být upevněna ke zdi.
Při instalaci bez rozšiřujících rozvaděčů baterií je vhodné umístit Emaldo® Power Core na pravou stranu označeného místa instalace. Toto uspořádání umožňuje případné budoucí rozšíření rozvaděčů baterií na levé straně.
Min. 300 mm nahoru.
Min. 500 mm do stran.
Min. 1200 mm volného prostoru vpředu.

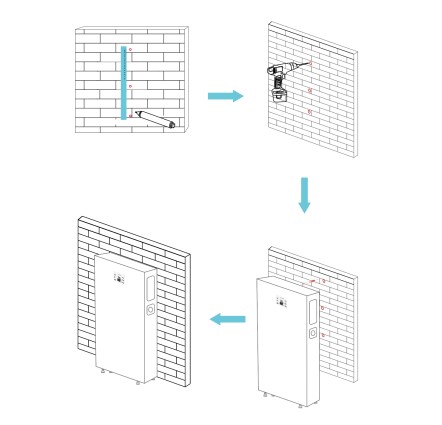

Krok 2
Použijte šablonu pro vyznačení linií a určete místa vrtání.
Zarovnejte místo vrtání pomocí vodováhy.
Označte místa pomocí značkovače.
Krok 3
Použijte elektrickou vrtačku a vytvořte montážní otvory pro šrouby M6
na označených místech.
Krok 4
Zarovnejte rozvaděč s montážními otvory.
Zasuňte rozpěrné šrouby do otvorů ve zdi pomocí kladiva.
Nainstalujte matice včetně podložek.
Matice pevně utáhněte klíčem.
