NEZAPOMEŇTE VYPNOUT SYSTÉM PŘI JAKÝCHKOLI ÚPRAVÁCH.

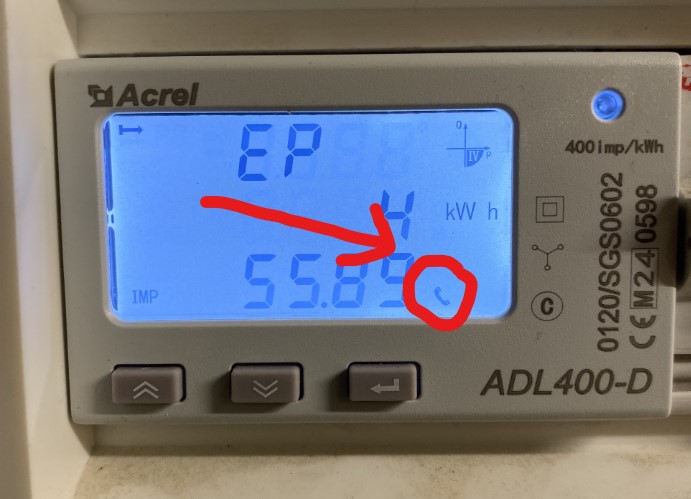

Když systém dokáže komunikovat s chytrým elektroměrem, na displeji elektroměru se objeví symbol.

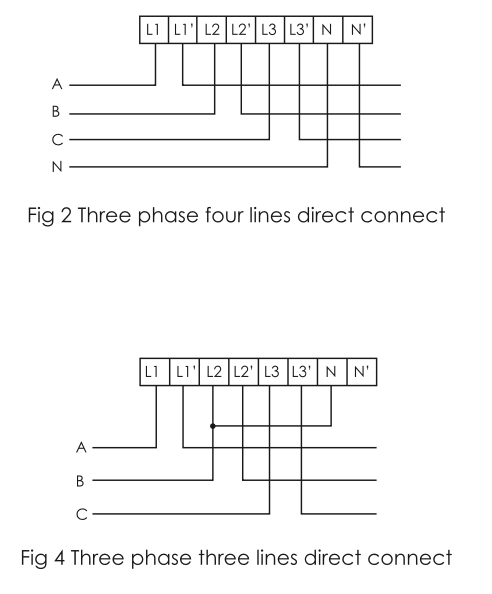

Jak nainstalovat přímý chytrý elektroměr.

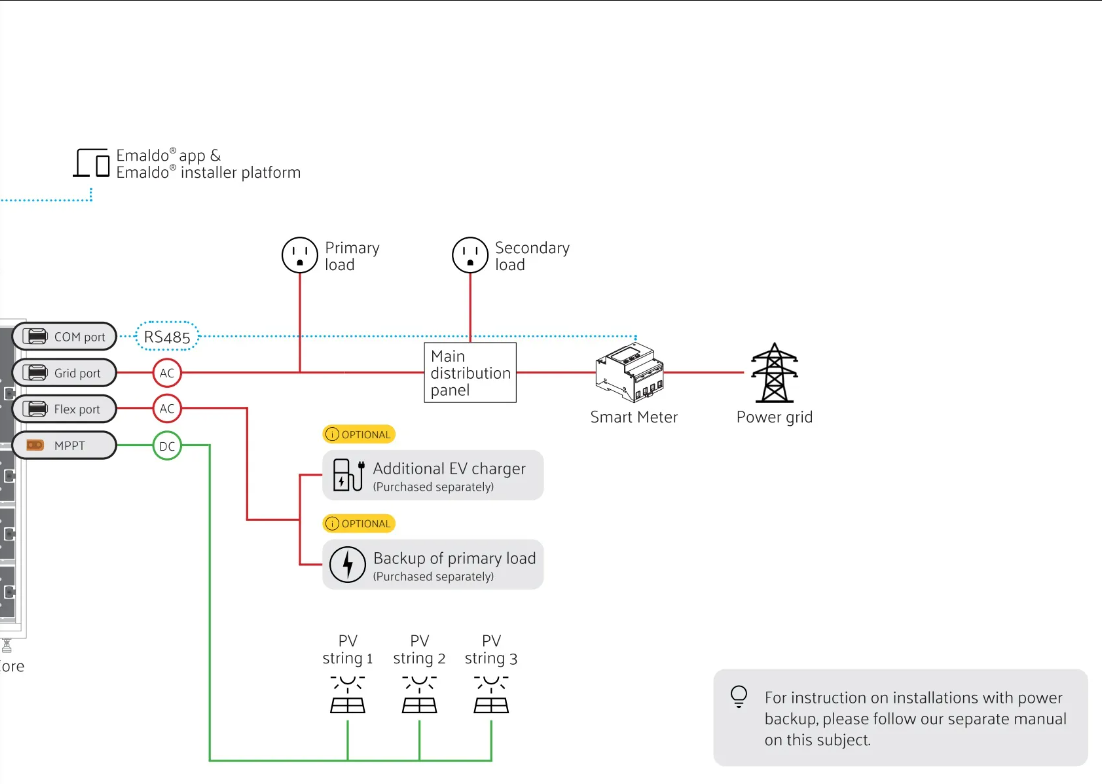

Přímý chytrý elektroměr musí být nainstalován na prvním místě napájení.
Schéma zapojení naleznete na níže uvedeném obrázku.

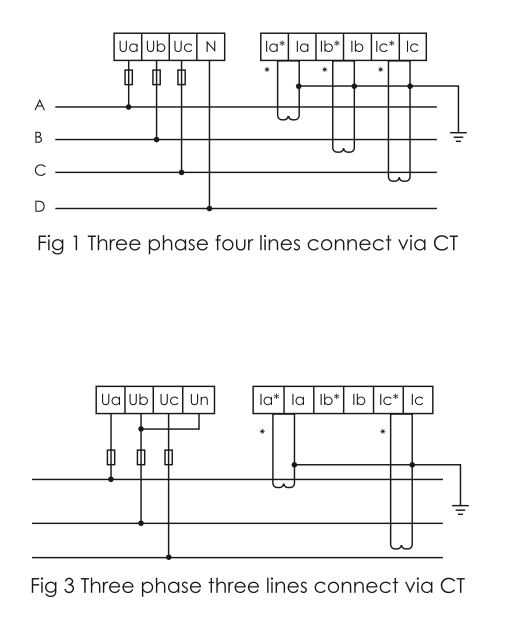

Jak nainstalovat CT elektroměr.
CT svorky musí být nainstalovány na prvním místě napájení.
Schéma zapojení naleznete na níže uvedeném obrázku.

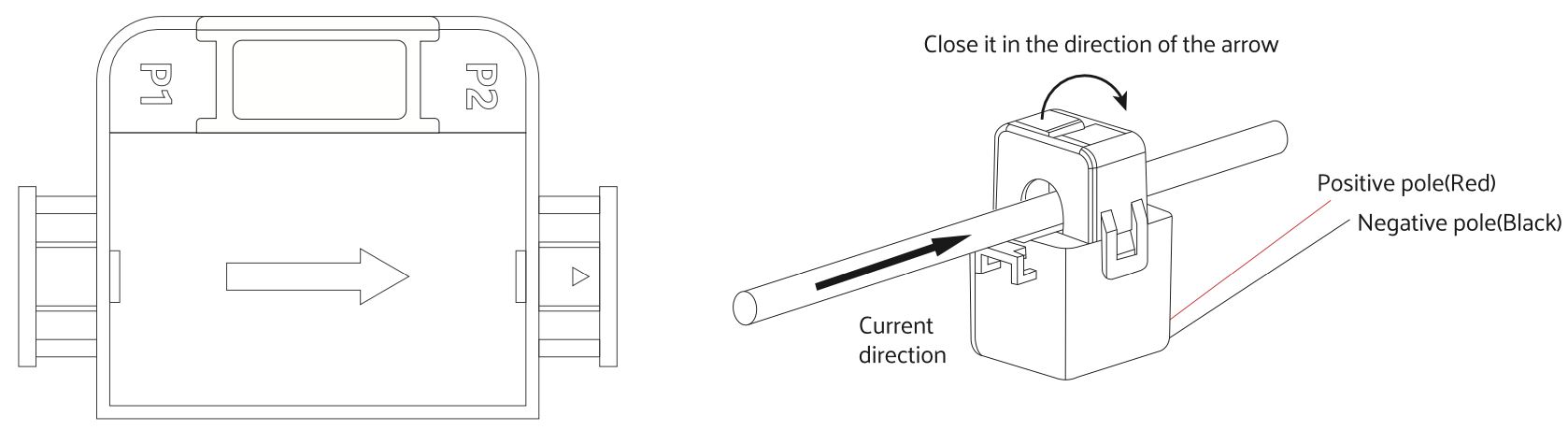

Orientace CT svorek.
Komunikační kabel mezi Emaldo® Power Core a chytrým elektroměrem je zapojen z pozic 5 & 6 v Emaldo® Power Core (RJ45) do pozic 21 & 22 v chytrém elektroměru.
Doporučený typ kabelu je stíněný Cat6 nebo lepší
Stáhněte si celý manuál k chytrému elektroměru zde
